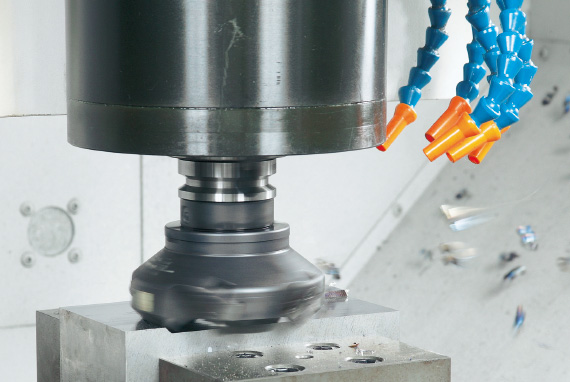

切削能力 504cm3/min（面銑加工） 672cm3/min（側銑加工） |
 |
| 刀具 |
主軸轉速 min-1 |
切削速度 m/min |
進給速度 mm/min |
切削寬度 mm |
切削深度 mm |
切削量 cm3/min |
|
| ø80面銑刀 8刃（金屬陶瓷） | 895 | 225 | 2,600 | 56 | 2.5 | 364 | |
|
ø20銑刀 7刃（硬質合金） |
側面 | 3,660 | 230 | 4,300 | 4 | 20 | 344 |
| ø50不重磨鉆頭 | 1,000 | 157 | 150 | - | - | - | |
| 絲錐 M30P3.5 | 318 | 30 | 1,113 | - | - |
60% （主軸負荷） |
|
| 刀具 |
主軸轉速 min-1 |
切削速度 m/min |
進給速度 mm/min |
切削寬度 mm |
切削深度 mm |
切削量 cm3/min |
|
| ø80面銑刀 8刃（金屬陶瓷） | 895 | 225 | 3,000 | 56 | 3 | 504 | |
|
ø20銑刀 7刃（硬質合金） |
側面 | 4,000 | 251 | 4,800 | 7 | 20 | 672 |
| ø63不重磨鉆頭 | 720 | 142 | 108 | - | - | - | |
| 絲錐 M30P3.5 | 318 | 30 | 1,113 | - | - |
66% （主軸負荷） |
|
| 刀具 |
主軸轉速 min-1 |
切削速度 m/min |
進給速度 mm/min |
切削寬度 mm |
切削深度 mm |
切削量 cm3/min |
|
| ø80面銑刀 8枚刃（金屬陶瓷） | 895 | 225 | 3,000 | 56 | 3 | 504 | |
|
ø20銑刀 7刃（硬質合金） |
側面 | 4,000 | 251 | 2,800 | 12 | 20 | 672 |
| ø63不重磨鉆頭 | 909 | 180 | 137 | - | - | - | |
| 絲錐 M36P4 | 106 | 12 | 424 | - | - | - | |
|

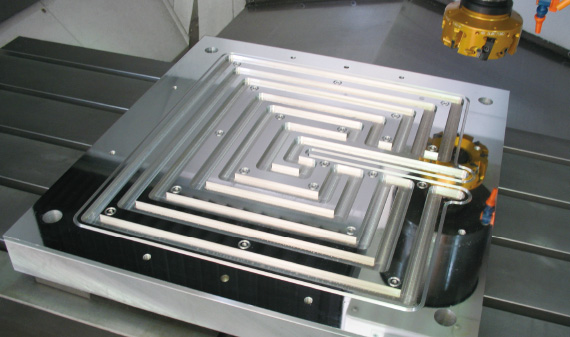

■平面度 3μm（實測值） ?加工機床：MB-66VA ?工件名稱：板（液晶顯示用零件） ?材料：A5052 ?尺寸：560×600×60mm ?加工時間：50分  |

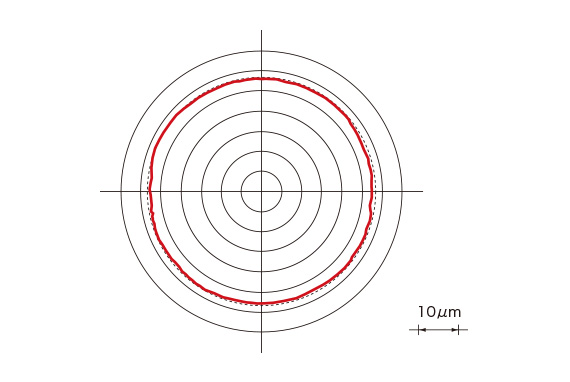

■圓度 1.65μm（實測值） ?加工機床：MB-56VA ?外徑：ø150mm ?材料：Al ?主軸轉速：8,000min-1 ?進給速度：2,000mm/min  |
|
■雙向定位精度 ?X軸（全程 560mm）1.7μm ?Y軸（全程 460mm）2.4μm ?Z軸（全程 460mm）2.2μm |
■雙向重復定位精度 ?X軸（全程 560mm）1.0μm ?Y軸（全程 460mm）1.3μm ?Z軸（全程 460mm）1.0μm |
| MB-46VA/B | MB-56VA/B | MB-66VA/B | ||
| 工作臺尺寸 | mm | 760×460 | 1,300×560 | 1,530×660 |
| 主軸轉速 | min-1 | 8,000/6,000 | 8,000/6,000 | 8,000/6,000 |
| 刀庫收納數量 | 把 | 20 | 20 | 20 |
| 主軸電機功率 | kW | 11/7.5（10分/連續） | 11/7.5（10分/連續） | 11/7.5（10分/連續） |
| 機床尺寸（W×D×H） | mm |
1,976×2,810×2,746 2,026×2,810×2,746 |
2,546×3,123×2,746 | 3,035×3,325×3,295 |
