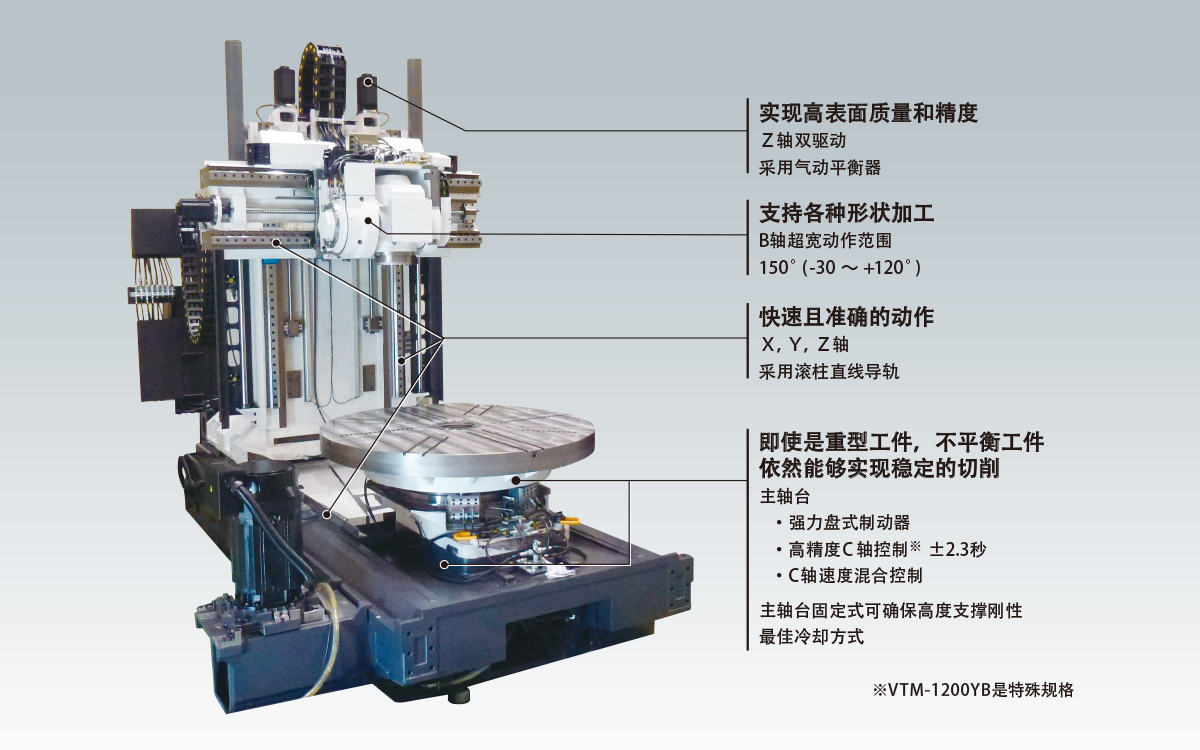

實現穩定加工的高剛性結構 1、有效抵抗扭曲、彎曲的一體式結構的立柱 2、高剛性主軸臺固定式 ● 支持不平衡工件加工的主軸結構 ● 主軸軸承： VTM-1200YB ø260 VTM-2000YB ø200＋推力軸承ø650 ● 承載重量： VTM-1200YB 3,000kg（包括卡盤） 特殊規格 5,000kg VTM-2000YB 10,000kg （不包括工作臺） |
高速動作 ● 進給軸高速化 32m/min（X、Y、Z軸全部采用） ● ATC時間縮短（C-C） 12.5sec ● B軸分度時間縮短 2.4sec/90°  |
|

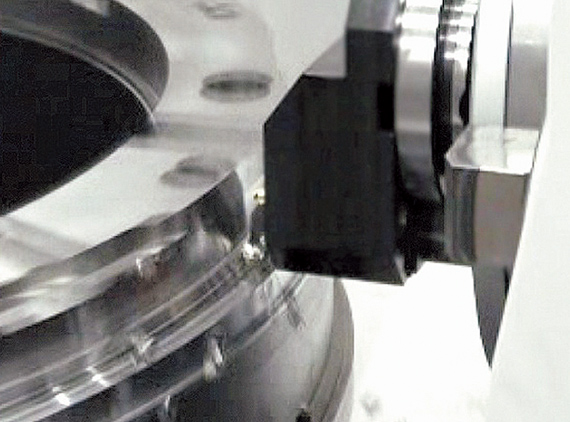

車削加工 [VTM-2000YB 實測值] 強力切削 6.5mm2 （工件材質：S45C）  |

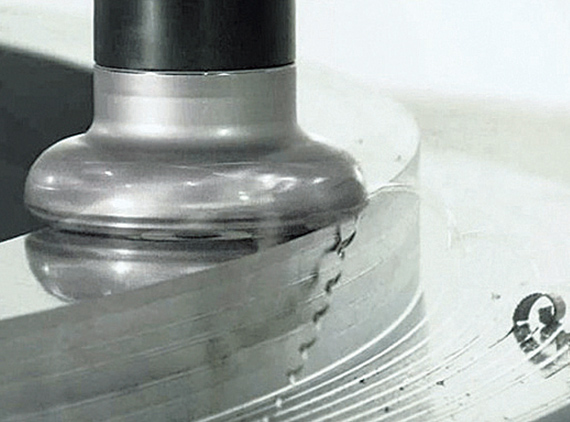

銑削加工 [VTM-2000YB 實測值] 銑削加工切削量 1,000cm3/min （工件材質 S45C、刀具 ø100mm 銑刀 10刃）  |
 |

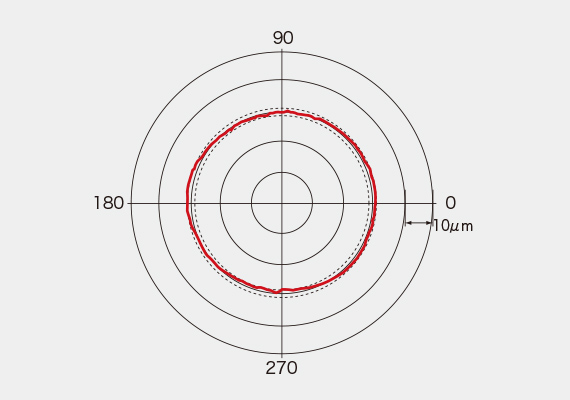

圓度切削（X－Y平面） 圓度 2.1μm（實測值） 工件材質：Al 加工直徑：ø115 加工寬度：25 刀具：硬質合金立銑刀 ø13 4刃 切削速度：326m/min（8,000min-1） 進給速度：1,000mm/min（0.03125mm/刃） |

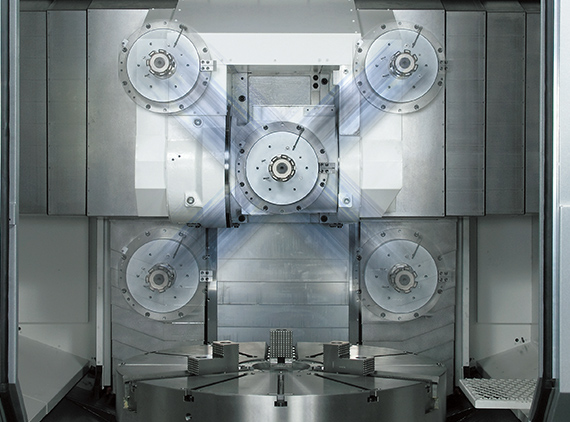

B軸控制 標準：0.001°分度 特殊規格：NC-B軸（五軸聯動控制） |
| 同時5軸加工：B軸NC控制（特殊規格） | |
|

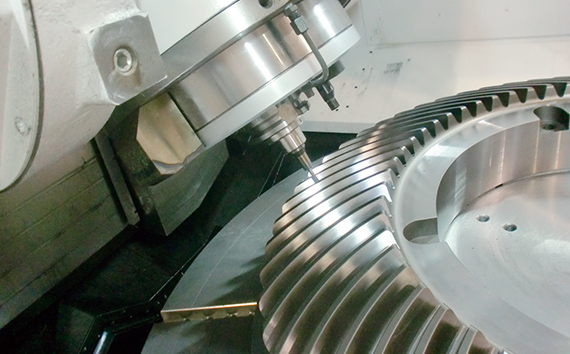

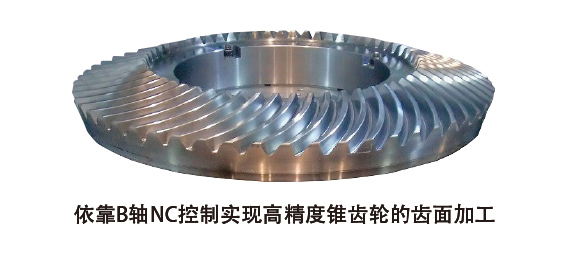

〈大型螺旋錐齒輪的加工工序集約〉 該復合加工機實現了包含高價專用機在內的3種機型加工工序的集約。 不但有效降低了設備成本，節省了安裝空間，還大幅縮短了生產周期。同時，依靠5軸聯動控制（B軸NC）和高精度C軸，實現高精度加工。 單一螺距誤差精度 JIS 5級（舊JIS 1級） 累計螺距誤差精度 JIS 2級（舊JIS 0級） ● 主要規格： B軸NC控制 高精度C軸 Super-NURBS（高速輪廓加工功能） 齒面精加工（淬火后HRC60） 加工時間：17小時42分 |
 |
 |
| VTM-1200YB | VTM-2000YB | ||
| 適應卡盤尺寸 | inch | 36、40 | ー |
| 大工作臺尺寸 | ømm | 1,250 | 2,000 |
| 大加工直徑 | ømm | 1,200 | 2,000 |
| 大加工長度（高度） | mm | 1,080 | 1,400 |
| 主軸轉速 | min-1 | 500 | 300 |
| 刀庫收納數量 | 把 | 36 | 36 |
| 主軸電機功率 | kW | 30/22（30分/連續） | 30/22（30分/連續） |
| 機床尺寸（W×D×H） | mm | 5,512×5,471×4,273 | 5,970×6,973×4,967 |
| 數控裝置 | OSP / FANUC | OSP / FANUC |
